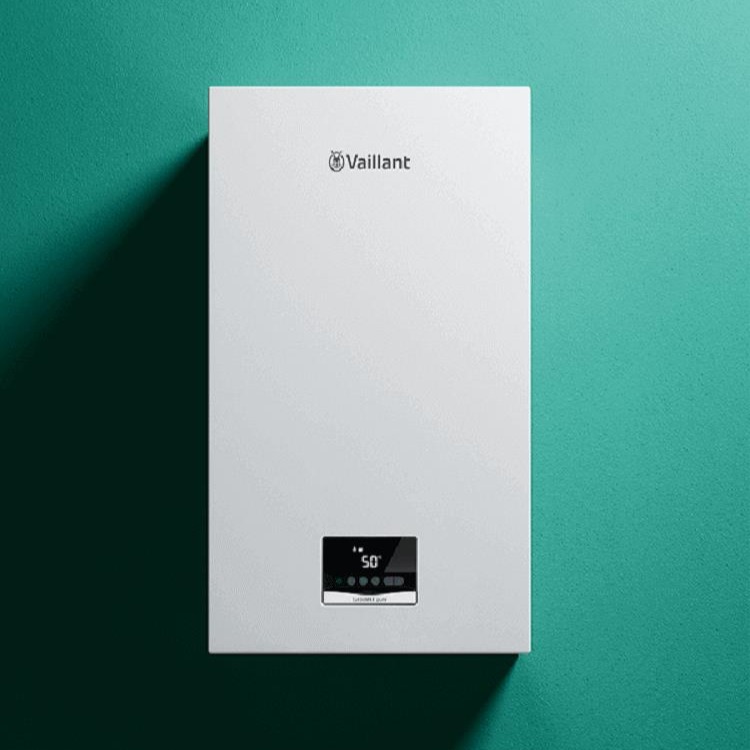

Vaillant turboMAX pure 低氮型
2023/7/5
·快效低NOx燃烧器， 绿色生活
·现代风格，持久美观
·产品丰富，舒适生活
·直观界面，操作简单
·精益设计，铸就品质
一款适合中国市场的低氮型常规壁挂炉①
快效低NOx燃烧器 绿色生活
全新火排②，燃烧稳定充分，采暖/生活热水畅享安心结合实用新型核心技术③挡风板，降低单火排烟气温度，从而降低氮进一步氧化的程度，因此可有效降低氮氧化物排放④国标4级氮氧化物排放，获得中国节能环保认证证书
现代设计
持久美观
匹配多种家庭装修风格
平板型现代设计，简约隽永
全新⑤触屏界面，操作便捷，持久如新
产品丰富
舒适生活
两用炉/系统炉 多功率可选⑥，产品丰富
多台并联满足多种户型/商用需求，提供采暖/生活热水解决方案
直观界面
操作简单
直观显示，实时掌握壁挂炉运行状态
菜单简练，易学易操作
触屏操作，多种模式可选⑦
智能诊断，故障提示自动报警
操控简易，一键待机/关闭/激活模式
掌上生活，远程控制采暖/生活热水⑧
精益设计
铸就品质
升级水路结构，降低水路循环噪音
内置可调节旁通，降低壁挂炉过热，保持平稳运行增大生活热水板式换热器面积，节省燃气开销⑨
备注：
①依照中国壁挂炉市场需求及中国政策法规（GB 25034-2020）立项开发，并在中国市场销售
②相比上一代turboMAX，全新火排片数增加，意味着火焰的稳定性好，抗气源压力波动干扰能力增强
③该核心技术针对燃烧器组件，核心技术号：ZL 2019 2 2503836.
④有效期至2029年12月26日④低氮型燃烧器结合威能实用新型核心技术技术，中国4级NOx排放≤100mg/kW·h
⑤与上一代Vaillant turboMAX相比，控制面板升级
⑥Vaillant turboMAX pure：18/24/28/36kW 两用型/系统型
⑦采暖模式、生活热水模式
⑧结合手机APP实现远程控制
⑨适用于Vaillant turboMAX pure 两用型
规格
|
L1PB21-VUW 18LXC/1-2(H-CN) |
L1PB27-VUW 24LXC/1-2(H-CN) |
L1PB32-VUW 28LXC/1-2(H-CN) |
L1PB41-VUW 36LXC/1-2(H-CN) |
|
|---|---|---|---|---|
| 采暖额定供暖热输出范围P | 8.0···18.0kW | 9.0···24.0kW | 10.8···28.0kW | 12.0···36.0kW |
| 热水制备时的*大供热功率 | 18.0kW | 24.0kW | 28.0kW | 36kW |
| 采暖额定*大热负荷 | 21.0kW | 27.1kW | 32.0kW | 41.0kW |
| 采暖额定*小热负荷 | 9.0kW | 10.3kW | 12.8kW | 14.5kW |
| 燃气种类 | 天然气（12T） | 天然气（12T | 天然气（12T） | 天然气（12T） |
| 设备侧的燃气接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧的供暖供水/和回水管接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧冷水和热水接口 | G3/4” | G3/4” | G3/4” | G3/4” |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气（12T）燃气额定压力 | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) |
| 额定*大热负荷的燃气流量 | 2.2m³/h | 2.9m³/h | 3.3m³/h | 4.2m³/h |
| 氮氧化物排放等级 | 4 | 4 | 4 | 4 |
| 设备尺寸（高×宽×厚） | 740×410×310mm | 740×410×310mm | 740×410×310mm | 800×540×370mm |
| 净重约 | 35.8kg | 35.8kg | 35.8kg | 35.8kg |
| *大供水温度 | 83℃ | 83℃ | 83℃ | 83℃ |
| 采暖系统*高工作水压 | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) |
| 循环水量（△T=20K） | 840 l/h | 1040 l/h | 1280 l/h | 1611 l/h |
| 水泵扬程（额定循环水量） | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) |
| *低启动流量 | 1.7 l/min | 1.7 l/min | 1.7 l/min | 1.7 l/min |
| 标称产热水率（▲T=25K） | 10.3 l/min | 13.7 l/min | 16.0 l/min | 20.6 l/min |
| 标称产热水率（▲T=30K） | 8.5 l/min | 11.4 l/min | 13.3 l/min | 17.1 l/min |
| 额定电功率 | 145W | 145W | 145W | 145W |
| 待机电功率消耗 | 3.0W | 3.0W | 3.0W | 3.0W |
| 外壳防护等级 | IP X4 | IP X4 | IP X4 | IP X4 |
|
N1PB21-VU 18LXC/1-2(H-CN) |
N1PB27-VU 24LXC/1-2(H-CN) |
N1PB32-VU 28LXC/1-2(H-CN) |
N1PB41-VU 36LXC/1-2(H-CN) |
|
|---|---|---|---|---|
| 采暖额定供暖热输出范围P | 8.0···18.0kW | 9.0···24.0kW | 10.8···28.0kW | 12.0···36.0kW |
| 采暖额定*大热负荷 | 21.0kW | 27.1kW | 32.0kW | 41.0kW |
| 采暖额定*小热负荷 | 9.0kW | 10.3kW | 12.8kW | 14.5kW |
| 燃气种类 | 天然气（12T） | 天然气（12T） | 天然气（12T） | 天然气（12T） |
| 设备侧的燃气接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧的供暖供水/和回水管接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧冷水和热水接口 | G3/4” | G3/4” | G3/4” | G3/4” |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气（12T）燃气额定压力 | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) |
| 额定*大热负荷的燃气流量 | 2.2m³/h | 2.9m³/h | 3.3m³/h | 4.2m³/h |
| 氮氧化物排放等级 | 4 | 4 | 4 | 4 |
| 设备尺寸（高×宽×厚） | 740×410×310mm | 740×410×310mm | 740×410×310mm | 800×540×370mm |
| 净重约 | 33.8kg | 34.8kg | 34.8kg | 44.2kg |
| *大供水温度 | 83℃ | 83℃ | 83℃ | 83℃ |
| 采暖系统*高工作水压 | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) |
| 循环水量（△T=20K） | 840 l/h | 1040 l/h | 1280 l/h | 1611 l/h |
| 水泵扬程（额定循环水量） | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) |
| 额定电功率 | 145W | 145W | 145W | 145W |
| 待机电功率消耗 | 3.0W | 3.0W | 3.0W | 3.0W |
| 外壳防护等级 | IP X4 | IP X4 | IP X4 | IP X4 |
